铝制三芯电缆夹

铝三叶电缆夹是腐蚀性较小环境中中中高短路故障的理想选择。它有多种尺寸可供选择，具有电缆测距能力，适用于三叶电缆布置。

夹板可以在通过行业内独特的安装支架铺设电缆后安装，也可以在通过固定孔和螺栓直接安装到电缆桥架横档上之前安装。

描述

描述

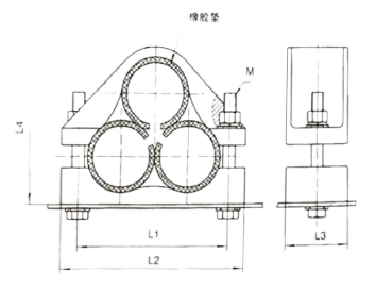

铝制三芯电缆夹图纸

铝制三芯电缆夹规格

铝制三芯电缆夹
编号	电缆外径范围（毫米）	L1(毫米)	L2(毫米)	L3(毫米)	L4(毫米)	M(固定螺栓)
CL-3544	Ø35 – Ø44	130 ±2.5	160	55	116	M10 x 90L
CL-4555	Ø45 – Ø55	150 ±2.5	180	55	135	M12 x120L
CL-5568	Ø55 – Ø68	177-195	220	60	156	M12 x130L
CL-6880	Ø68– Ø80	205 – 225	250	65	186	M12 x130L
CL-8090	Ø80 – Ø90	230 – 250	275	70	205	M12 x140L
CLH-90100	Ø90 – Ø100	265 – 285	315	75	230	M12 x150L
CLH-100114	Ø100 – Ø114	280 – 300	330	75	275	M12 x180L
CLH-115130	Ø115 – Ø130	290 – 310	340	80	290	M14 x180L
CLH-140145	Ø140 – Ø145	340 – 355	385	85	320	M14 x180L
CLH-145160	Ø145 – Ø160	370 -390	420	90	345	M14 x180L
